名称：音频分配器   型号：ZH-AD0824KT

品牌：纵横天成      路数：8进16出

       音频分配器是将一路音频输入信号分配成多路同样的音频输出信号的设备。本公司生产的音频分配器采用进口高速线性音频集成电路和专业音频驱动芯片组成，具有音频还原性好，音频信噪比高，频率响应宽等特点。分为普通型音频分配器、音频分配器和光电  隔离音频分配器三大系列，其分配输出模式有一路输入，二路和三路输出，多系列的音频分配器能满足各种监控系统的需求。

l  卡侬无源隔离音频分配器

l 采用镀金卡农接口衰减无电流声和底噪

l 不少于8个分配通道，每一通道二组输出，2组变压器隔离输出，1组环通输出。

l 2组变压器隔离输出（A及B）同时具有地线分离选择开关，解决因地线回路产生的噪音。支持切换幻象开关给输入主备48V幻象供电。

l 机箱采用屏蔽设计，可屏蔽交流干扰。

l 采用镀金多层电路板结构。

l 每组独立电路防串扰。

l 采用全部电路设计不引线防干扰。

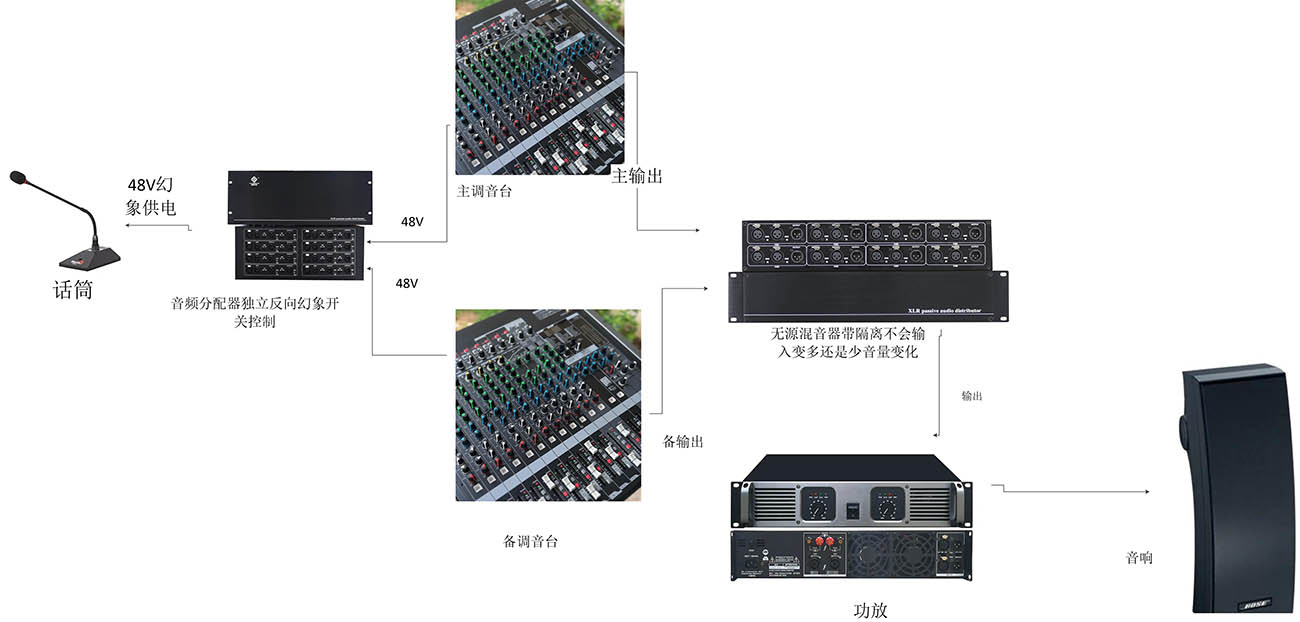

l 每路输出可独立切换幻象模式和隔离模式。（注意：幻象模式是输出接调音台或可提供48V供电设备开启48V反向主备给话筒供电）

l 每组双切换开关模式

l 每路输出可独立调节共地和线路模式

l 标准4U全铝机箱

l 全铝机箱无缝设计

l 隔离比：600:600

l 隔离带宽：20-20K

l 总谐波失真：0.01%/200HZ

l 输入电平：+16dbu/50hz

l  插耗衰减：-2.5db于600欧姆负载

l   输出短路损耗：-1.5db

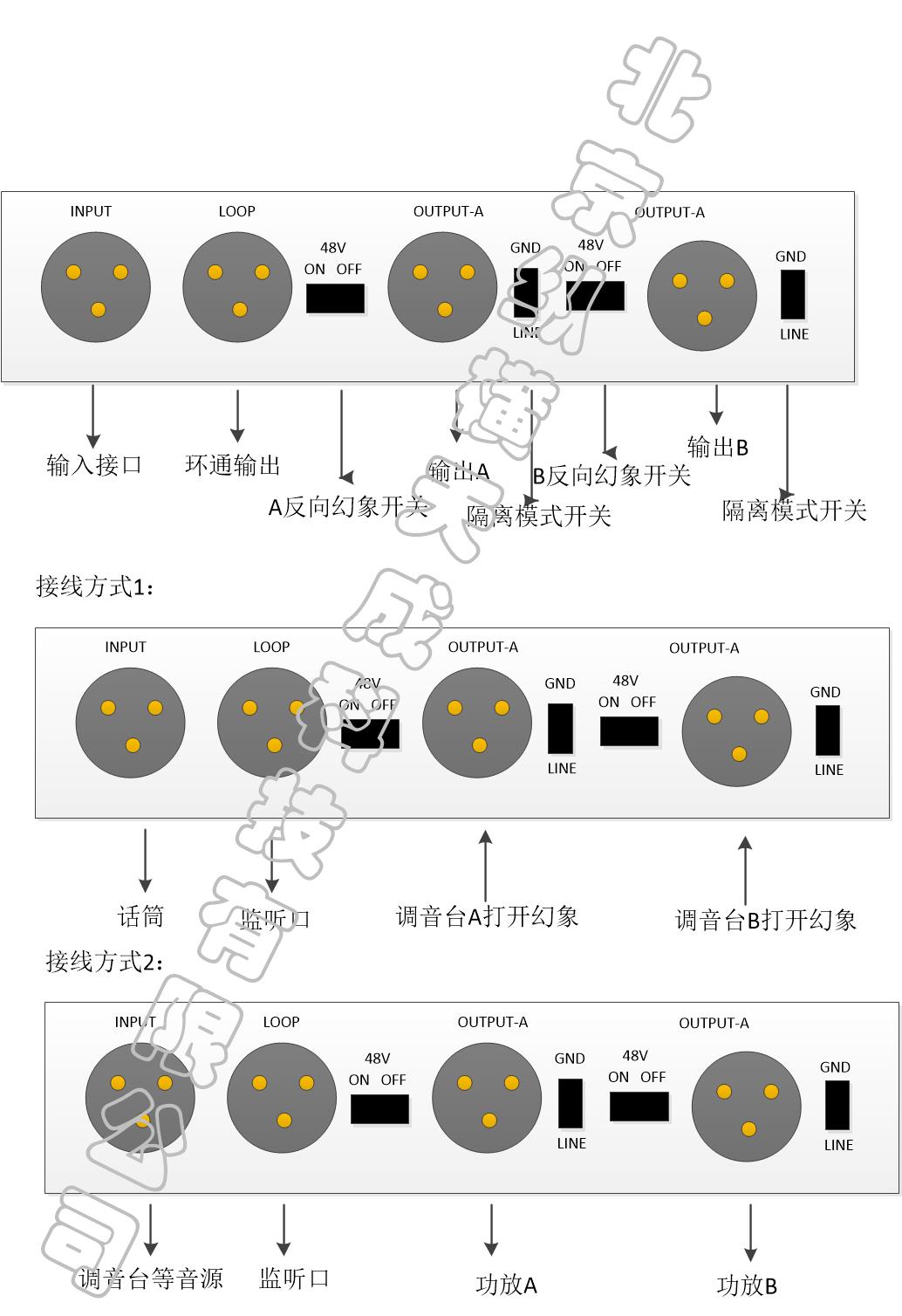

开启幻象模式：

幻象开关	切换开关
ON-A	GND-A
ON-B	GND-B

关闭幻象开启隔离共地模式：

幻象开关	切换开关
OFF-A	GND-A
OFF-B	GND-B

隔离线路模式：

幻象开关	切换开关
OFF-A	LINE-A
OFF-B	LINE-B

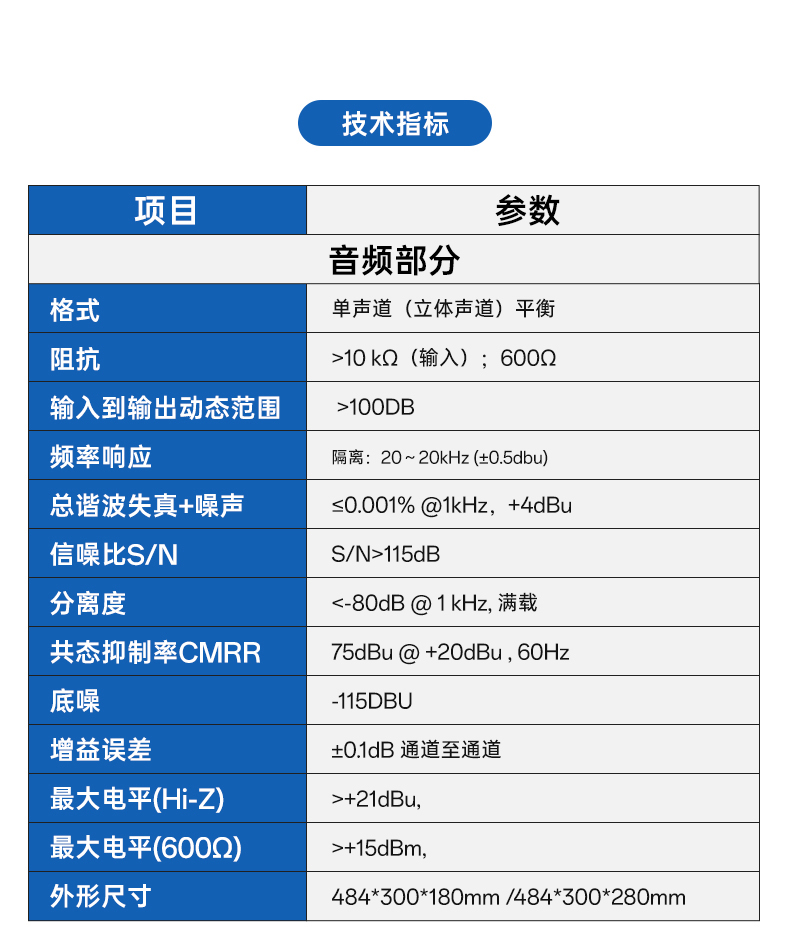

项目	参数
音频部分
格式	单声道（双声道）
阻抗	>10 kΩ（输入）；600Ω
带宽	20-20K
失真	0.002%
插入损耗	<0.1dB
总谐波失真+噪声	0.03% @ 1 kHz 额定电压下
信噪比S/N	>90dB, 平衡, 在最大输出率 (21dBu)
外形尺寸	484*260*180
