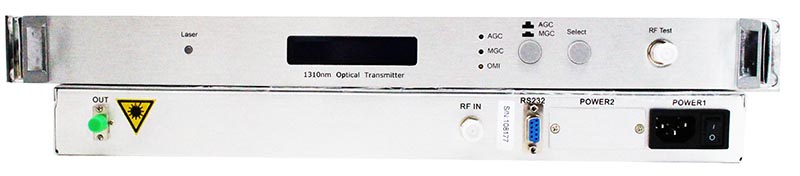

4MW光发射机

更新:2022/8/1 15:42:22      点击:
  • 品牌:   纵横天成
  • 型号:   ZH-VT1310-4
  • 名称:1310发射机             型号:ZH-VT1310-4

    品牌:纵横天成                 功率:4MW

    产品介绍:


    CATV&卫星直调制光发射机系列采用低噪声、线性的不带致冷致热的激光器进行直接调制,可在一根光纤上同时传输47-862MHz的CATV信号和950~2600MHz的卫星直播电视信号。
        该机适用DWDM系统的应用,可使用EDFA、YEDFA进行光功率放大,实现大面积的FTTH,可与任何FTTxPON技术兼容,实现CATV(模拟和数字电视)、卫星电视(DVB-S)和internet的多网融合。

     1、产品特点q

    1.1、RF单口输入,CATV信号:47~862MHz ,卫星信号:950~2600MHz。

    1.2、优越的预失真电路,在达到标准的CNR值时,仍有好的CTB和CSO表现值。

    1.3、内置APC、ATC控制电路,保证了激光器可靠工作。

        1.4、采用带AGC功能的线性RF/IF驱动放大电路。保证了Analog TV、Digital TV(DBS-C,DBS-T)和Satellite TV信号在同一根光纤上传输。

    1.5、根据不同网络可以通过OMI的调整来进行优化。

    1.6、全自动机箱温度控制,保证设备稳定工作。

    1.7、内置双电源备份,支持热插拔、自动切换。

    1.8、整机的工作参数由微处理器控制,前面板的LCD状态显示,具有激光器状态监控、参数显示、故障告警、网络管理等多种功能;一旦激光器的工作参数偏离软件设定的允许范围,系统将提示告警。

    1.9、提供标准RJ45接口,支持SNMP和WEB的远程网络管理。


  • 类别

    项目

    单位

    指标

    备注

    Min.

    Typ.

    Max.

    激光器工作波长

    nm

    1300

    1310

    1320

    1310nm

    1540



    1563

    1550nm

    输出光口数



    1





    每口输出光功率

    mW

    2



    10

    1310nm

    dBm

    3



    10

    1550nm

    边模抑制比

    dB

    35





    SMSR

    等效噪声强度

    dB/Hz





    -160

    RIN(20~2600MHz)

    光反射损耗

    dB

    50







    光纤连接器



    SC/APC

    FC/APC、LC/APC可选

    RF



    工作带宽

    MHz

    47



    862



    输入电平

    dBμV

    75

    80

    85

    AGC

    平坦度

    dB

    -0.75



    +0.75

    47~862MHz

    反射损耗

    dB

    16







    输入阻抗

    Ω



    75





    RF接头



    F型公制/英制

    由用户指定

    测试频道数



    PAL-D/59CH



    CNR1

    dB

    ≥51.0

    1310nm

    CTB1

    dB

    ≥65

    CSO1

    dB

    ≥60

    CNR2

    dB

    ≥50

    1550nm

    CTB2

    dB

    ≥63

    CSO2

    dB

    ≥58

    IF



    工作带宽

    MHz

    950



    2600



    输入电平

    dBm

    -40



    -25



    平坦度

    dB

    -2.0



    +2.0

    950~2400

    反射损耗

    dB

    10







    输入阻抗

    Ω



    75





    RF接头



    F型公制/英制

    由用户指定

    测试频道数





    36CH





    CNR

    dB

    28







    CTB

    dB

    36







    CSO

    dB

    36







    TO LNB电压

    V

    0/13/18

    可以切换

    TO LNB电流

    mA





    300



    网管接口



    支持SNMP、WEB



    供电

    V

    90



    265

    AC

    -72



    -36

    DC

    功耗

    W





    30

    双电源、1+1备份

    工作温度

    -5



    +65

    全自动机箱温度控制

    储存温度

    -40



    +85



    工作相对湿度

    %

    5



    95



    尺寸

    mm

    370×483×44

    D、W、H

    重量

    Kg

    3.8
